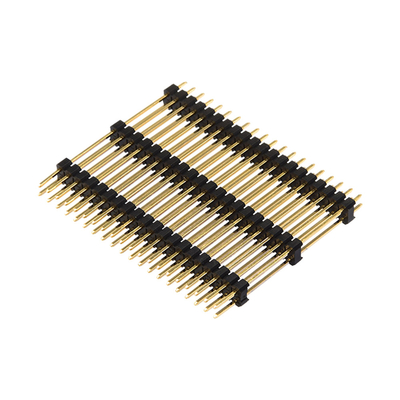

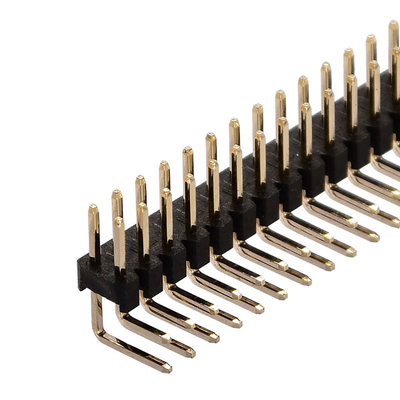

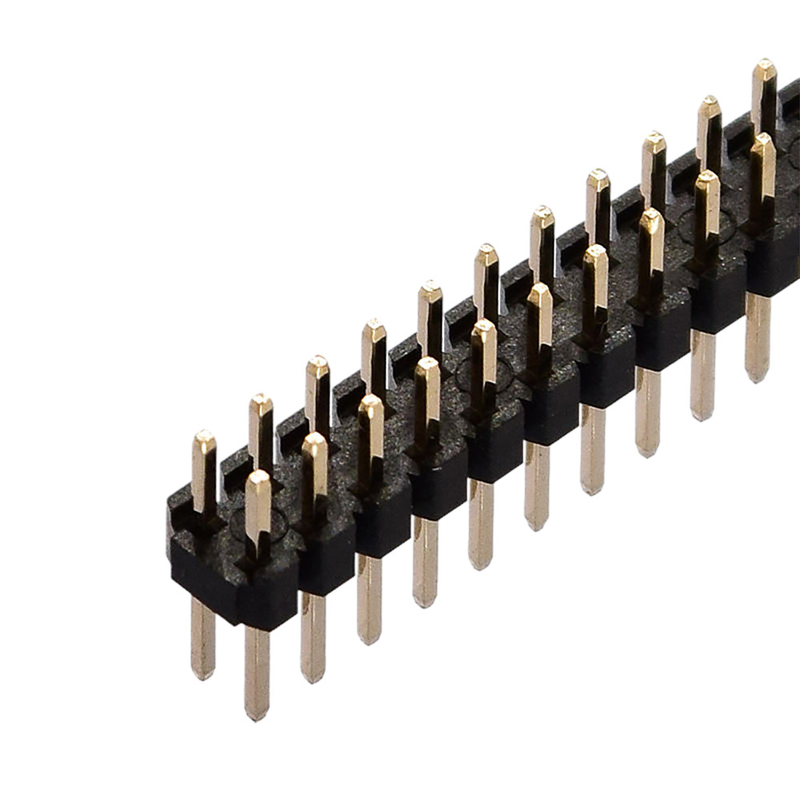

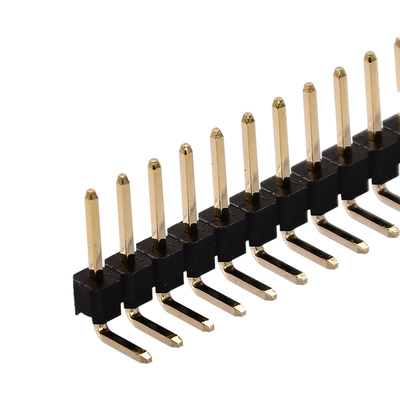

2.00 मिमी 2.54 मिमी पिच पिन हेडर के साथ औद्योगिक मुद्रित सर्किट बोर्ड कनेक्टर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन शहर, चीन |
| ब्रांड नाम: | RCH |
| प्रमाणन: | IATF16949;ISO9001 |
| मॉडल संख्या: | पीसीबीसी001 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 500 |
|---|---|
| मूल्य: | USD0.05 to USD5.0 per pcs |
| पैकेजिंग विवरण: | 1000 पीसी / बैग |
| प्रसव के समय: | 2 से 4 सप्ताह |
| भुगतान शर्तें: | टीटी, पेपैल, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 300000 प्रति सप्ताह |
|
विस्तार जानकारी |
|||
| माउन्टिंग का प्रकार: | होल/सरफेस माउंट के माध्यम से | आवेदन: | पीसीबी, मशीनरी उपकरण |
|---|---|---|---|
| लिंग: | पुरुष या महिला | इन्सुलेटर सामग्री: | पीए, पीबीटी, एलसीपी |
| परिचालन तापमान: | -40 ℃ से + 105 ℃ | संपर्कों की संख्या: | 2-100 |
| संपर्क चढ़ाना: | गोल्ड-फ्लैश/टिन-प्लेटेड | कनेक्टर प्रकार: | पीसीबी कनेक्टर |
| प्रमुखता देना: | मुद्रित सर्किट बोर्ड कनेक्टर्स 2.54 मिमी,मुद्रित सर्किट बोर्ड कनेक्टर्स 2.00 मिमी,औद्योगिक 2.54 मिमी पिच कनेक्टर |
||
उत्पाद विवरण
2.00 मिमी 2.54 मिमी पिच पिन हैडर एकल दोहरी पंक्तियाँ टीएचटी प्रकार कनेक्टर पिन हैडर 2-40पिन औद्योगिक विद्युत कनेक्टर
उत्पाद वर्णन:
मुद्रित सर्किट बोर्ड (पीसीबी) कनेक्टर्स का व्यापक रूप से विभिन्न इलेक्ट्रॉनिक उत्पादों में उपयोग किया जाता है, जो दो पीसीबी के बीच या एक पीसीबी और एक तार के बीच विश्वसनीय कनेक्शन प्रदान करते हैं।वे विभिन्न आकारों, आकृतियों और विन्यासों में उपलब्ध हैं।पीसीबी कनेक्टर्स को विभिन्न वोल्टेज रेटिंग आवश्यकताओं, जैसे 250V/500V या अन्य को पूरा करने के लिए डिज़ाइन किया गया है।वे 1.0 मिमी, 1.27 मिमी, 2.0 मिमी, 2.54 मिमी और 3.96 मिमी सहित विभिन्न पिच के साथ आते हैं, और थ्रू होल और सरफेस माउंट टर्मिनेशन दोनों में उपलब्ध हैं।ये कनेक्टर आमतौर पर पीए, पीबीटी और एलसीपी सामग्री से निर्मित होते हैं, जो उत्कृष्ट विद्युत इन्सुलेशन और गर्मी प्रतिरोध प्रदान करते हैं।एज कनेक्टर, पिन हेडर, फीमेल हेडर, रिसेप्टेकल और वायर-टू-बोर्ड कनेक्टर पीसीबी कनेक्टर्स के कुछ सबसे सामान्य प्रकार हैं।
| नाम | पिन हैडर कनेक्टर |
| आवाज़ का उतार-चढ़ाव | 0.8 मिमी/1.0 मिमी/1.27 मिमी/2.0 मिमी/2.54 मिमी/3.96 मिमी/5.08 मिमी |
| प्रकार | डीआईपी/एंगल/एसएमटी डबल/सिंगल पंक्ति |
| इन्सुलेटर रंग | काला/ग्रे/रंगीन/सफ़ेद |
| इन्सुलेटर ज्वलनशीलता | PA6T+30%GF UL94V-0 |
| वर्तमान रेटिंग | 3 ए |
| संपर्क प्रतिरोध(अधिकतम) | 30mΩ |
| प्रचालन तापमान | -40℃ से +105℃ |
| इन्सुलेशन प्रतिरोध (न्यूनतम) | 1000M ओम |
| संपर्क सामग्री | पीतल |
| संपर्क चढ़ाना | निकेल के ऊपर सोना/टिन |
| प्रसंस्करण तापमान | 10 सेकंड के लिए 260℃ |
| पैकिंग | पीई बैग, ट्यूब, ट्यूब+कैप, ट्रे, टेप और रील |
| OEM/ODM | को स्वीकृत |
अनुप्रयोग:
RCH PCBC001 प्रिंटेड सर्किट बोर्ड कनेक्टर एज कनेक्टर, बॉक्स हेडर, आईडीसी कनेक्टर और एफपीसी कनेक्टर के लिए सही विकल्प हैं।इन कनेक्टरों में 1.0 मिमी, 1.27 मिमी, 2.0 मिमी, 2.54 मिमी, या 3.96 मिमी पिच और एक तांबा मिश्र धातु संपर्क सामग्री होती है।वे थ्रू होल और सरफेस माउंट माउंटिंग दोनों प्रकारों में उपलब्ध हैं, और IATF16949; ISO9001 प्रमाणित गुणवत्ता आश्वासन प्रदान करते हैं।न्यूनतम ऑर्डर मात्रा 500 पीस है, कीमत USD0.05 से USD5.0 प्रति पीस तक है।डिलीवरी का समय 2 से 4 सप्ताह है, और भुगतान की शर्तें टीटी, पेपैल और वेस्टर्न यूनियन हैं।आपूर्ति क्षमता प्रभावशाली 300000 पीसी प्रति सप्ताह है।ये पीसीबी कनेक्टर मशीनरी और उपकरण और पीसीबी जैसे अनुप्रयोगों के लिए एक बढ़िया विकल्प हैं।
तकनीकी मापदंड:
| गुण | विवरण |
|---|---|
| वर्तमान रेटिंग | 1ए-10ए |
| इन्सुलेटर सामग्री | पीए, पीबीटी, एलसीपी |
| कनेक्टर प्रकार | पीसीबी कनेक्टर |
| सामग्री से संपर्क करें | तांबे की मिश्र धातु |
| लिंग | पुरुष या महिला (महिला हेडर, बॉक्स हेडर, पिन हेडर, महिला सॉकेट, पुरुष पिन) |
| वोल्टेज को सहन करना | 1500V एसी/मिनट या अन्य |
| आवाज़ का उतार-चढ़ाव | 1.0 मिमी, 1.27 मिमी, 2.0 मिमी, 2.54 मिमी, 3.96 मिमी |
| आवेदन | पीसीबी, मशीनरी उपकरण |
| माउन्टिंग का प्रकार | छेद/सतह माउंट के माध्यम से (वायर-टू-बोर्ड, वायर-टू-वायर) |
| संपर्क चढ़ाना | सोना-फ्लैश/टिन-प्लेटेड |
अनुकूलन:
- ब्रांड का नाम: आरसीएच
- मॉडल संख्या: PCBC001
- उत्पत्ति का स्थान: डोंगगुआन शहर, चीन
- प्रमाणन: IATF16949;ISO9001
- न्यूनतम ऑर्डर मात्रा: 500
- मूल्य: USD0.05 से USD5.0 प्रति पीस
- पैकेजिंग विवरण: 1000 पीसी/बैग
- डिलीवरी का समय: 2 से 4 सप्ताह
- भुगतान की शर्तें: टीटी, पेपैल, वेस्टर्न यूनियन
- आपूर्ति की क्षमता: 300000 प्रति सप्ताह
- पिच: 1.0 मिमी, 1.27 मिमी, 2.0 मिमी, 2.54 मिमी, 3.96 मिमी
- संपर्कों की संख्या: 2-100
- इन्सुलेशन प्रतिरोध: 1000MΩ न्यूनतम
- ऑपरेटिंग तापमान: -40℃ से +105℃
- संपर्क सामग्री: तांबा मिश्र धातु

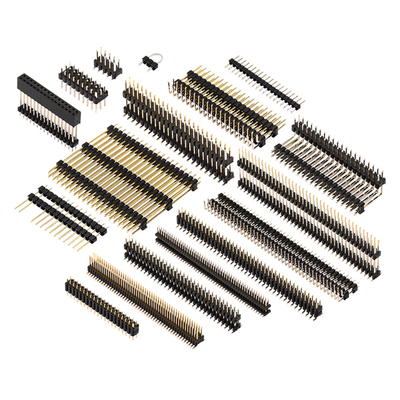

- बॉक्स हेडर, पिन हेडर, महिला हेडर, पुरुष हेडर, आईडीसी हेडर
सहायता और सेवाएँ:
हम मुद्रित सर्किट बोर्ड कनेक्टर्स के लिए तकनीकी सहायता और सेवा प्रदान करते हैं।अनुभवी पेशेवरों की हमारी टीम आपके किसी भी तकनीकी प्रश्न का उत्तर देने के लिए उपलब्ध है।
हम अपने ग्राहकों के लिए व्यापक तकनीकी सहायता प्रदान करते हैं, जिनमें शामिल हैं:
- उत्पाद स्थापना और सेटअप में सहायता।
- समस्या निवारण एवं समाधान.
- उत्पाद चयन पर तकनीकी सलाह.
- उत्पाद प्रशिक्षण और शिक्षा.
- गहन तकनीकी सहायता और सलाह।
यदि आपके कोई प्रश्न हैं या सहायता की आवश्यकता है, तो कृपया हमसे संपर्क करने में संकोच न करें।
सामान्य प्रश्न:
.1. आपकी फ़ैक्टरी कहाँ है?2. आपके गुणवत्ता नियंत्रण के बारे में क्या ख्याल है?
शिपमेंट से पहले सभी उत्पादों की 100% जांच की जाएगी।
3. क्या आप एक नमूना प्रदान करते हैं?
बेशक, माल ढुलाई के साथ नि:शुल्क नमूना।
4. लीड टाइम क्या है?
यह गुणवत्ता पर निर्भर करता है, आमतौर पर ऑर्डर के लिए भुगतान के 7-15 दिनों के भीतर।
5. MOQ क्या है?
सामान्य तौर पर 100 पीसी, लेकिन छोटे ऑर्डर को स्वीकार किया जा सकता है।
6. गुणवत्ता की समस्या?
यदि कोई गुणवत्ता संबंधी समस्या या प्रश्न है, तो हम तकनीकी सहायता या वापसी सेवा प्रदान कर सकते हैं।
