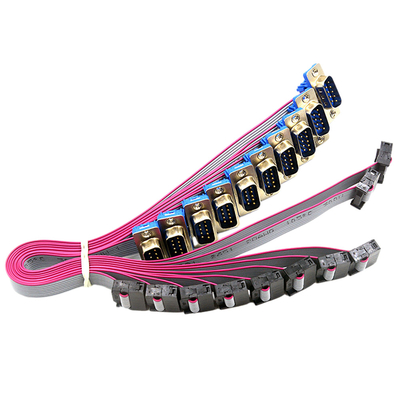

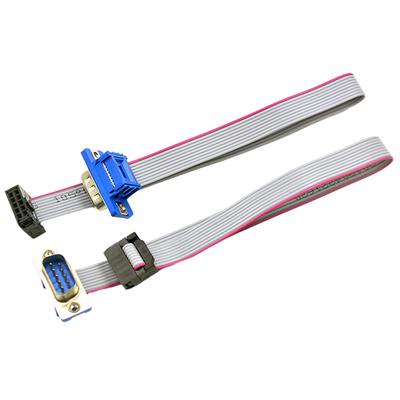

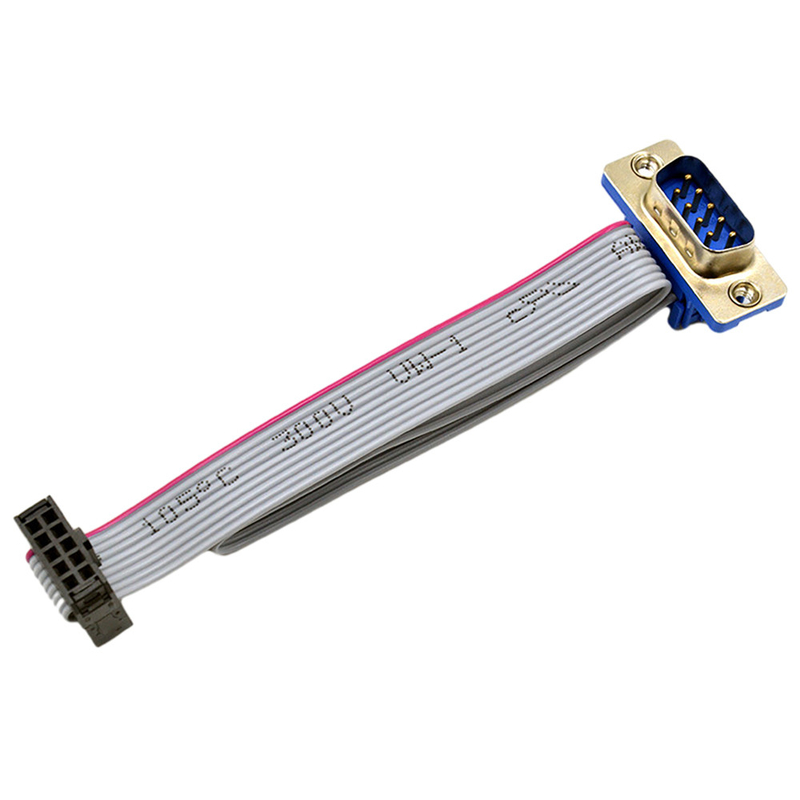

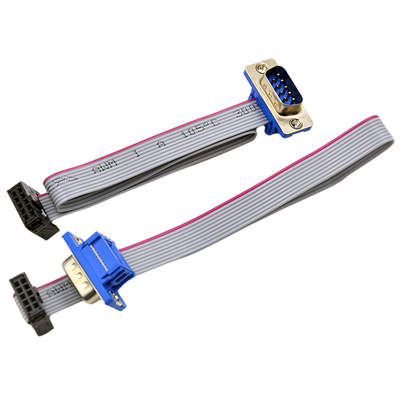

पैनल माउंट के लिए OEM 2.54 मिमी पिच रिबन केबल आईडीसी डीबी9 पुरुष महिला

उत्पाद वर्णन:

आईडीसी केबल असेंबली आपकी वायरिंग और केबलिंग आवश्यकताओं के लिए सही समाधान है।अपनी 2.54 मिमी पिच के साथ, इन केबल असेंबलियों को उच्च गति डेटा ट्रांसमिशन के लिए डिज़ाइन किया गया है और इसमें एक इन्सुलेशन विस्थापन कनेक्टर (आईडीसी) है जो अनुप्रयोगों में विश्वसनीय और सुरक्षित कनेक्शन सुनिश्चित करता है।हमारी आईडीसी केबल असेंबली फ्लैट रिबन केबल और कंडक्टर सामग्री जैसे ओएफसी कॉपर, शुद्ध कॉपर और टिन प्लेटेड कॉपर के संयोजन से बनाई जाती हैं, जिसमें AWG32# से AWG28# तक वायर गेज विकल्प होते हैं।तापमान सीमा -25℃~+85℃ है, जो उन्हें विभिन्न अनुप्रयोगों के लिए आदर्श बनाती है।हमारी आईडीसी केबल असेंबली वाणिज्यिक और औद्योगिक दोनों अनुप्रयोगों के लिए उपयुक्त हैं और इलेक्ट्रॉनिक उपकरणों को जोड़ने का एक कुशल तरीका प्रदान करती हैं।

विशेषताएँ:

• उत्पाद का नाम: आईडीसी केबल असेंबली
• इन्सुलेशन सामग्री: सिलिकॉन, पीवीसी, एचडीपीई, टीपीई, टेफ्लॉन, आदि।
• केबल प्रकार: UL2651, UL2464, UL2468
• कनेक्टर प्रकार: इन्सुलेशन विस्थापन कनेक्टर
• केबल की लंबाई: न्यूनतम 50 मिमी
• प्रमाणन: UL, RoHS, पहुंच
• UL2464 तार
• 2.54 मिमी पिच
• इन्सुलेशन विस्थापन कनेक्टर

अनुप्रयोग:

कनेक्टर्स और कनेक्टर्स का व्यापक रूप से विभिन्न कंप्यूटरों, उपकरणों, मशीनों, उपकरणों, कारों, रंगीन टीवी और एयर कंडीशनर में उपयोग किया जाता है।इसके अतिरिक्त, वे एलईडी डिस्प्ले, डीवीडी और वीसीडी में पाए जा सकते हैं।

वे डिजिटल या एनालॉग सिग्नल के प्रसारण को सुनिश्चित करते हुए, दो घटकों, कनेक्टिंग सर्किट और सिस्टम को जोड़ने का एक विश्वसनीय और लागत प्रभावी तरीका प्रदान करते हैं।

तेज़, त्रुटि-मुक्त संचालन और लंबे समय तक चलने वाले प्रदर्शन के लिए, सही कनेक्टर का चयन महत्वपूर्ण है।

उनके विशिष्ट अनुप्रयोगों के लिए कनेक्टर चुनना महत्वपूर्ण है, क्योंकि जिस डिवाइस में उनका उपयोग किया जाता है, उसके अनुसार वे आकार और प्रकार में भिन्न होते हैं।

तकनीकी मापदंड:

इस प्रकार की फ्लैट केबल लाल किनारे और प्रिंटिंग के साथ ग्रे होती है।अन्य उपलब्ध रंग काले, पीले और लाल हैं और इन्हें अनुकूलित किया जा सकता है।यह 1.27mm लाइन स्पेसिंग और 28AWG वायर स्पेसिफिकेशन के साथ आता है।तांबे के तार की संरचना सामग्री को पहले चढ़ाया जाता है और फिर टिनयुक्त तांबे के तार को घुमाया जाता है।

कॉपर कोर वायर कंडक्टर 7/0.12 मिमी में आता है, हालांकि तांबे के तार के 7 स्ट्रैंड के साथ अन्य आकार जैसे 7/0.08 मिमी, 7/0.09 मिमी, 7/0.1 मिमी, 7/0.16 मिमी और 7/0.2 मिमी भी हैं उपलब्ध।पैकेजिंग कुल 250 फीट/76.5M या 500 फीट/153M के लिए, बैग और बॉक्सिंग में 10 टुकड़ों के बंडलों में की जाती है।कंडक्टर का व्यास 0.12 ± 0.005 मिमी है, और कंडक्टर की बढ़ाव दर 18% और उससे अधिक है।इसका कंडक्टर क्रॉस-सेक्शनल क्षेत्र 0.36 मिमी2 है, कंडक्टर स्ट्रैंडिंग दूरी 10.7 मिमी है।

इन्सुलेशन की मोटाई न्यूनतम 0.10 मिमी और औसतन 0.23 मिमी है।तार व्यास की मोटाई 0.9 ± 0.05 मिमी है, और बढ़ाव के मामले में इन्सुलेशन 100.00% है।इन्सुलेटर तन्यता ताकत 1.066Kg/m² है, जिसमें 3.0KV/0.15SPC का स्पार्क परीक्षण और 2KV 10mA/ का वोल्टेज झेलने की क्षमता है।कंडक्टर प्रतिरोध ≤ 237 ओम/आरएम है और इन्सुलेशन प्रतिरोध ≥ 100 मीटर ओम/आरएम है।धारिता 40PF/M है, और प्रतिबाधा 100 ओम है।काम करने का तापमान -40 डिग्री सेल्सियस से +105 डिग्री सेल्सियस है, और इन्सुलेशन कवर पर्यावरण के अनुकूल पीवीसी 45पी (आरओएचएस) 8058 ग्रे है।

परीक्षण आवश्यकताओं के संदर्भ में, उपस्थिति अच्छी होनी चाहिए और प्लास्टिक भागों में कोई इंजेक्शन दोष नहीं होना चाहिए, और धातु भागों में कोई खरोंच, विरूपण आदि नहीं होना चाहिए। ऑन-ऑफ प्रदर्शन निर्दिष्ट आवश्यकताओं को पूरा करना चाहिए।

अनुकूलन:

उत्पाद के लिए अनुकूलित सेवाएँ, RCH से IDC केबल असेंबलियाँ, मॉडल IDC001, चीन के डोंगगुआन शहर से उत्पन्न, IATF16949 और ISO9001 से प्रमाणित।न्यूनतम ऑर्डर मात्रा 500 पीस है, कीमत USD0.05 से USD5.0 प्रति पीस तक है।प्रत्येक बैग में 100 टुकड़े पैक हैं।डिलीवरी का समय 2 से 4 सप्ताह के भीतर है।भुगतान विकल्पों में टीटी, पेपैल और वेस्टर्न यूनियन शामिल हैं।आपूर्ति क्षमता प्रति सप्ताह 100K टुकड़े है।उपलब्ध पिच आकार 0.8 मिमी, 1.0 मिमी, 1.27 मिमी, 2.0 मिमी, 2.50 मिमी, 2.54 मिमी और 3.96 मिमी हैं।तापमान सीमा -25℃~+85℃ है।कंडक्टर ओएफसी कॉपर, शुद्ध कॉपर, या टिन प्लेटेड कॉपर हो सकते हैं, और इन्सुलेशन सामग्री में सिलिकॉन, पीवीसी, एचडीपीई, टीपीई और टेफ्लॉन शामिल हैं।फ्लैट केबल, UL2464 तार और UL2468 तार पर विशेष जोर दिया गया है।

हम वायर हार्नेस केबल असेंबलियों की श्रृंखला का उत्पादन कर सकते हैं:
1.ऑटोमोटिव, मोटोसायकल, बस, बाइक, ट्रक वायर केबल असेंबली
2. विद्युत केबल और तार दोहन
3.ऑडियो, वीडियो, रेडियो केबल और आईएसओ वायर हार्नेस
4.औद्योगिक तार केबल हार्नेस
5. घरेलू उपकरण तार दोहन
6.फ्यूज वायर, गेम मशीन वायर हार्नेस
7.पावर, एलवीडी, फ्लैट आरसीए, यूएसबी केबल हार्नेस
8. नियंत्रण और पैनल वायरिंग केबल असेंबली
9. चिकित्सा उपकरण केबल और हार्नेस
10.हवाई जहाज मॉडल तार दोहन

सहायता और सेवाएँ:

हम अपनी आईडीसी केबल असेंबलियों के लिए तकनीकी सहायता और सेवा प्रदान करते हैं।अनुभवी इंजीनियरों की हमारी टीम स्थापना, रखरखाव और समस्या निवारण के बारे में सवालों के जवाब देने के लिए उपलब्ध है।हम कस्टम असेंबली के डिजाइन और निर्माण सहित कस्टम इंजीनियरिंग सेवाएं भी प्रदान करते हैं।

हमारी तकनीकी सहायता टीम आपके प्रश्नों का उत्तर देने और मार्गदर्शन प्रदान करने के लिए 24/7 उपलब्ध है।काम पूरा करने में आपकी सहायता के लिए हमारे पास उत्पाद जानकारी और समस्या निवारण मार्गदर्शिकाओं का एक बड़ा डेटाबेस है।हम अपने उत्पादों और सेवाओं पर प्रशिक्षण सत्र भी प्रदान करते हैं।

हमारी सेवा टीम ऑन-साइट मरम्मत और रखरखाव सेवाएं प्रदान करती है।हम स्थापना, परीक्षण और प्रमाणन सेवाओं की एक पूरी श्रृंखला भी प्रदान करते हैं।आपके सिस्टम इष्टतम प्रदर्शन पर चल रहे हैं यह सुनिश्चित करने के लिए हमारे पास विशेषज्ञता है।

पैकिंग और शिपिंग:

आईडीसी केबल असेंबलियों के लिए पैकेजिंग और शिपिंग:

आईडीसी केबल असेंबलियों को सीलबंद प्लास्टिक बैग में पैक किया जाएगा, शॉक-प्रतिरोधी सामग्री से संरक्षित किया जाएगा, और फिर नालीदार कार्डबोर्ड बक्से में सुरक्षित रूप से रखा जाएगा।बक्सों पर उत्पाद विवरण, लॉट संख्या और मात्रा का लेबल लगाया जाएगा।फिर बक्सों को प्लास्टिक या धातु की स्ट्रैपिंग या श्रिंक-रैप से सील कर दिया जाएगा।

ग्राहक की ज़रूरतों के आधार पर बक्सों को ज़मीन, हवा या समुद्र के माध्यम से भेजा जाएगा।शिपिंग एक प्रतिष्ठित वाहक के साथ की जाएगी।शिपमेंट को ट्रैक करने के लिए ग्राहक को ट्रैकिंग जानकारी प्रदान की जाएगी।
