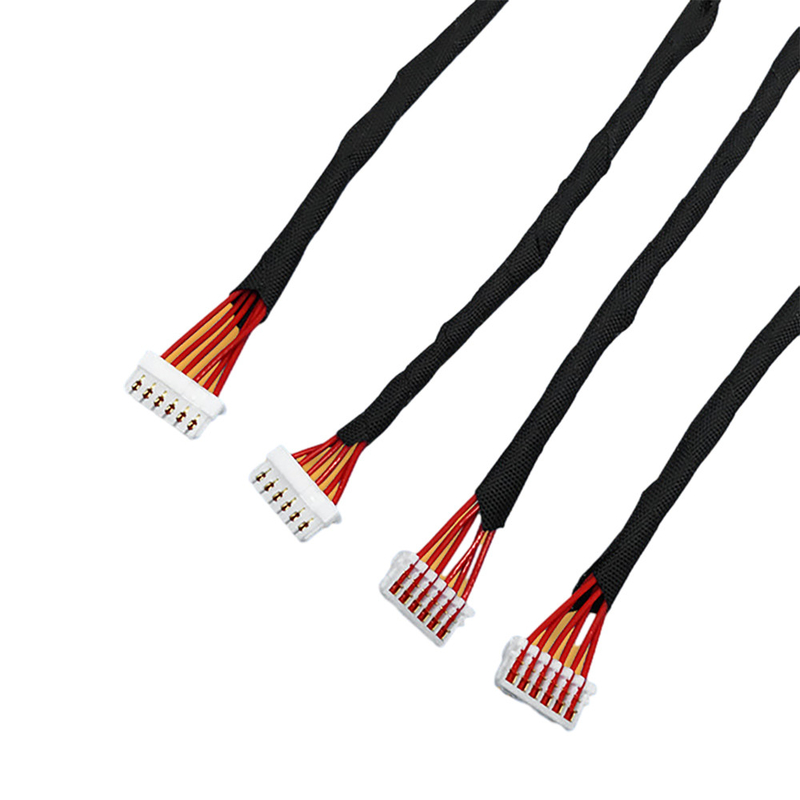

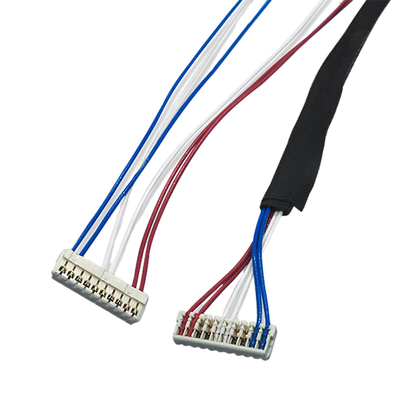

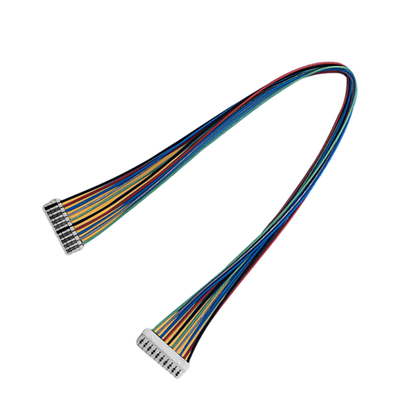

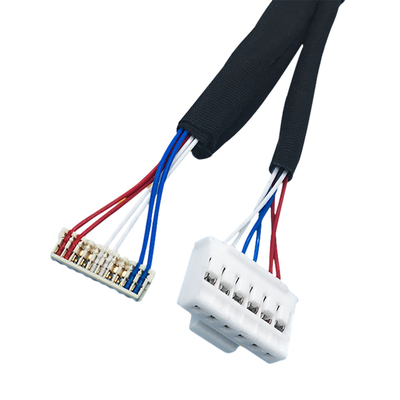

जेएसटी एसएसआर आईडीसी कनेक्टर के साथ 1.0 मिमी पिच आईडीसी वायर हार्नेस AWG30 गेज

उत्पाद वर्णन:

हमारी आईडीसी केबल असेंबली विश्वसनीय और लागत प्रभावी फ्लैट केबल हैं जो अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए डिज़ाइन की गई हैं।वे विभिन्न लंबाई में और 2.54 मिमी पिच के साथ 2 से 64 पिन संख्या में उपलब्ध हैं।केबल का रंग या तो काला या ग्रे है और वायर गेज AWG32# से AWG28# तक है, जिसकी वर्तमान रेटिंग 0.5A से 2A है।हमारी आईडीसी केबल असेंबली एक इन्सुलेशन विस्थापन कनेक्टर से सुसज्जित हैं, जो असाधारण प्रदर्शन और विश्वसनीयता प्रदान करती हैं।वे अत्यधिक टिकाऊ होते हैं और विश्वसनीय कनेक्शन की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श होते हैं।

विशेषताएँ:

• उत्पाद का नाम: आईडीसी केबल असेंबली
• वायर गेज: AWG32#-AWG28#
• पिन नंबर: 2 से 64
• वोल्टेज रेटिंग: 50V-250V
• केबल की लंबाई: न्यूनतम 50 मिमी
• फ्लैट केबल, 2.54 मिमी पिच, 1.27 मिमी पिच, रिबन केबल

अनुप्रयोग:

इसे कंप्यूटर, उपकरण, मशीन, उपकरण, कार, रंगीन टीवी, एयर कंडीशनर, एलईडी डिस्प्ले, डीवीडी, वीसीडी और अन्य सहित कई उत्पादों में व्यापक रूप से अपनाया गया है।सफल संचालन और नियंत्रण के लिए उन सभी को कनेक्टर्स और टर्मिनलों की आवश्यकता होती है।

उपकरणों के बीच सफल किस्त और कनेक्शन सुनिश्चित करने के लिए कनेक्टर और टर्मिनल महत्वपूर्ण भाग हैं।स्थिर संचालन सुनिश्चित करने के लिए उन्हें चालकता, गर्मी प्रतिरोध और अन्य में कुछ मानकों को पूरा करना होगा।

तकनीकी मापदंड:

IDC फिनिश्ड ग्रे फ़्लैट केबल में ग्रे लाइन स्पेसिंग 1.27MM है।अंतर 0.635MM, 1.0MM, 2.0MM और 2.54MM भी हो सकता है।मानक तार विशिष्टता 28AWG है, लेकिन 32AWG, 30AWG, 26AWG और 24AWG भी उपलब्ध हैं।तांबे के तार की संरचना सामग्री को पहले चढ़ाया जाता है और फिर टिनयुक्त तांबे के तार को घुमाया जाता है।विशिष्ट कंडक्टर व्यास 18% की बढ़ाव दर के साथ 0.12 ± 0.005 मिमी है।कंडक्टर क्रॉस-सेक्शनल क्षेत्र 0.36 मिमी 2 है, और स्ट्रैंड के बीच की दूरी 10.7 मिमी है।इन्सुलेशन की मोटाई न्यूनतम 0.10 मिमी है, औसतन 0.23 मिमी और तार व्यास की मोटाई 0.9 ± 0.05 मिमी है।इन्सुलेशन में 100.00% का बढ़ाव है, और इंसुलेटर की तन्य शक्ति 1.066Kg/m² है।विद्युत परीक्षणों में 3.0KV/0.15SPC पर स्पार्क परीक्षण और 2KV 10mA/ पर वोल्टेज जांच का सामना करना शामिल है।कंडक्टर प्रतिरोध ≤ 237 ओम/आरएम है, और इन्सुलेशन प्रतिरोध ≥100 मीटर ओम/आरएम है।कैपेसिटेंस 40PF/M है, प्रतिबाधा 100 ओम है और ऑपरेटिंग तापमान -40°C~+105°C है। इन्सुलेशन कवर पर्यावरण के अनुकूल पीवीसी 45P (RoHS) 8058 ग्रे है।

इस ग्रे फ्लैट केबल की पैकेजिंग पारंपरिक 10 टुकड़ों के बंडल, बैग और बॉक्स में की जाती है।रोल या तो 76.5एम के साथ 250 फीट या 153एम के साथ 500 फीट के हो सकते हैं।ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित आउटलेट विनिर्देश उपलब्ध हैं।इस उत्पाद की गुणवत्ता आश्वासन में शामिल हैं: अच्छी उपस्थिति, प्लास्टिक भागों में कोई इंजेक्शन दोष नहीं है, धातु भागों में खरोंच या विरूपण नहीं होना चाहिए, ऑन-ऑफ प्रदर्शन विनिर्देशों को पूरा करता है, और इन्सुलेशन प्रदर्शन के लिए कोई स्पष्ट अंतर नहीं होना चाहिए।

अनुकूलन:

प्रोडक्ट का नाम:आईडीसी केबल असेंबली

ब्रांड का नाम:आरसीएच

मॉडल संख्या:IDC001

उत्पत्ति का स्थान:डोंगगुआन शहर, चीन

प्रमाणीकरण:IATF16949;ISO9001

न्यूनतम आदेश मात्रा:500

कीमत:USD0.05 से USD5.0 प्रति पीस

पैकेजिंग विवरण:प्रति बैग 100 पीसी

डिलीवरी का समय:2 से 4 सप्ताह

भुगतान की शर्तें:टीटी, पेपैल, वेस्टर्न यूनियन

आपूर्ति की योग्यता:प्रति सप्ताह 100K

केबल प्रकार:UL2651, UL2464, UL2468

आवेदन पत्र:इलेक्ट्रॉनिक्स, ऑटो, उद्योग, घरेलू अनुप्रयोग

तार मापक:AWG32#-AWG28#

केबल लंबाई:न्यूनतम 50 मिमी

कीवर्ड:2.54 मिमी पिच, 1.27 मिमी पिच, 2.54 मिमी पिच आईडीसी केबल असेंबली

सहायता और सेवाएँ:

एबीसी कंपनी में, हम आईडीसी केबल असेंबली के लिए तकनीकी सहायता और सेवा प्रदान करते हैं।इंजीनियरों और तकनीशियनों की हमारी अनुभवी टीम के पास आईडीसी केबल असेंबली से संबंधित किसी भी प्रकार की परियोजना में सहायता करने के लिए ज्ञान और अनुभव है।

हम व्यापक तकनीकी सहायता प्रदान करते हैं जिसमें शामिल हैं:

• डिजाइन सहायता
• समस्या निवारण
• स्थापना सलाह
• उत्पाद अनुशंसाएँ
• प्रशिक्षण सेवाएँ
• हिस्से और सहायक उपकरण.

हम आईडीसी केबल असेंबली के लिए मरम्मत और रखरखाव सेवाएं भी प्रदान करते हैं।हमारी टीम किसी भी समस्या का निदान और समस्या निवारण करने के लिए योग्य है और किसी भी क्षतिग्रस्त या दोषपूर्ण हिस्से की मरम्मत या बदलने के लिए आवश्यक हिस्से और घटक प्रदान कर सकती है।

यदि आपके कोई प्रश्न हैं या आईडीसी केबल असेंबलियों के बारे में सहायता की आवश्यकता है, तो कृपया हमसे संपर्क करने में संकोच न करें।हम मदद के लिए यहां हैं और आपको सर्वोत्तम तकनीकी सहायता और सेवा प्रदान करने के लिए प्रतिबद्ध हैं।

हम वायर हार्नेस केबल असेंबलियों की श्रृंखला का उत्पादन कर सकते हैं:


पैकिंग और शिपिंग:

आईडीसी केबल असेंबलियों की पैकेजिंग और शिपिंग:

आईडीसी केबल असेंबलियों को सीलबंद पॉली बैग में पैक किया जाएगा और फिर शिपिंग के लिए कार्डबोर्ड बॉक्स में रखा जाएगा।पॉली बैग पर आइटम विवरण, ऑर्डर संख्या और मात्रा का लेबल लगाया जाएगा।कार्डबोर्ड बॉक्स पर ग्राहक का नाम, पता, आइटम विवरण, ऑर्डर नंबर, मात्रा और वजन लेबल किया जाएगा।
