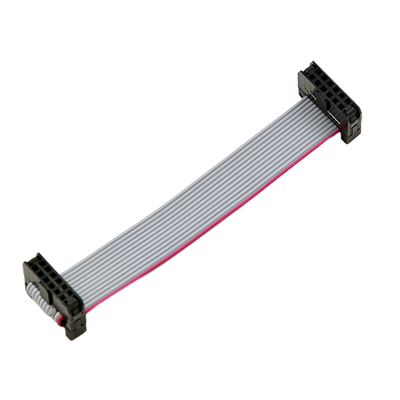

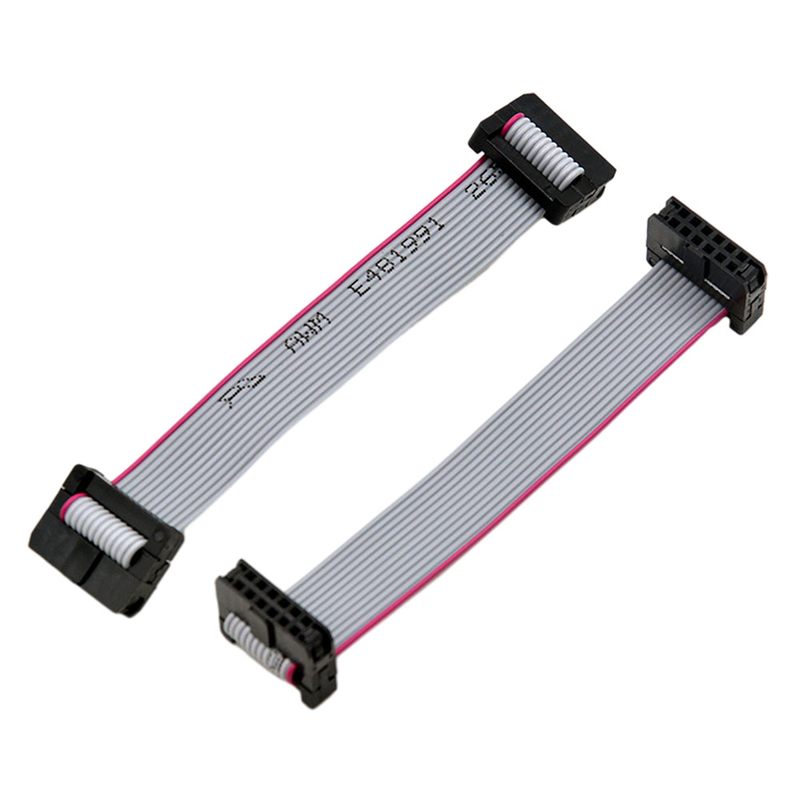

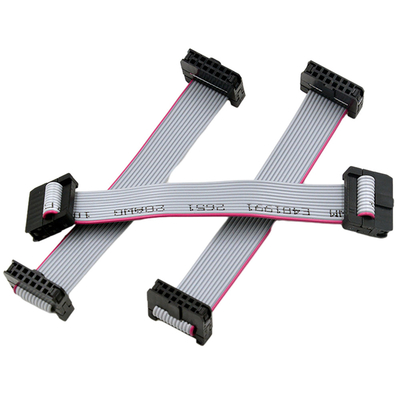

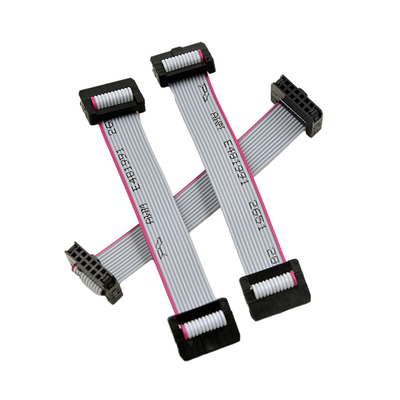

2.00 मिमी पिच दोहरी पंक्ति 2x3 पिन 6 पिन कनेक्टर के साथ फ्लैट रिबन आईडीसी केबल असेंबली
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन शहर, चीन |
| ब्रांड नाम: | RCH |
| प्रमाणन: | UL,RoHS, REACH |
| मॉडल संख्या: | IDC001 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 500 |
|---|---|
| मूल्य: | USD0.05 to USD5.0 per pcs |
| पैकेजिंग विवरण: | प्रति बैग 100 पीसी |
| प्रसव के समय: | 2 से 4 सप्ताह |
| भुगतान शर्तें: | टीटी, पेपैल, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति सप्ताह 100K |
|
विस्तार जानकारी |
|||
| केबल का रंग: | काला ग्रे | कनेक्टर प्रकार: | इन्सुलेशन विस्थापन कनेक्टर |
|---|---|---|---|
| आवाज़ का उतार-चढ़ाव: | 2.0 मिमी | तापमान की रेंज: | -25 ℃ ~ + 85 ℃ |
| केबल लंबाई: | 50 मिमी न्यूनतम | कंडक्टर: | ओएफसी कॉपर, शुद्ध कॉपर, टिन प्लेटेड कॉपर |
| इन्सुलेशन सामग्री: | सिलिकॉन, पीवीसी, एचडीपीई।, टीपीई, टेफ्लॉन इत्यादि | ||
| प्रमुखता देना: | फ्लैट रिबन आईडीसी केबल असेंबली,6 पिन आईडीसी केबल असेंबली,दोहरी पंक्ति आईडीसी फ्लैट रिबन केबल |
||
उत्पाद विवरण
पिच 2.00 मिमी दोहरी पंक्ति 2x3 पिन 6 पिन कनेक्टर वायर आईडीसी फ्लैट रिबन केबल्स
उत्पाद वर्णन:
आईडीसी केबल असेंबली उच्च तापमान, उच्च प्रदर्शन अनुप्रयोगों में उपयोग के लिए डिज़ाइन की गई विशेष केबल हैं।इनका निर्माण UL2651, UL2464, UL2468, सिलिकॉन, पीवीसी, एचडीपीई, टीपीई और टेफ्लॉन सहित विभिन्न सामग्रियों से किया गया है, जो सभी -25℃ से +85℃ तक के तापमान में काम करने में सक्षम हैं।आईडीसी केबल में 2.54 मिमी पिच होती है और ये UL2464 तार, संरक्षित तार, टिन प्लेटेड कॉपर, ओएफसी कॉपर और शुद्ध कॉपर कंडक्टर के साथ फ्लैट या गोल केबल में उपलब्ध होते हैं।केबल विभिन्न लंबाई में आते हैं, न्यूनतम लंबाई 50 मिमी होती है।
विशेषताएँ:
- उत्पाद का नाम: आईडीसी केबल असेंबली
- केबल की लंबाई: न्यूनतम 50 मिमी
- प्रमाणन: UL, RoHS, पहुंच
- वायर गेज: AWG32#-AWG28#
- पिच: 0.8 मिमी, 1.0 मिमी, 1.27 मिमी, 2.0 मिमी, 2.50 मिमी, 2.54 मिमी, 3.96 मिमी
- केबल प्रकार: UL2651, UL2464, UL2468
- फ्लैट केबल: हाँ
- UL2464 तार: हाँ
अनुप्रयोग:
कनेक्टर्स और कनेक्टर्स का व्यापक रूप से विभिन्न प्रकार के इलेक्ट्रॉनिक उत्पादों, जैसे कंप्यूटर, उपकरण, मशीन, उपकरण, कार, रंगीन टीवी, एयर कंडीशनर, एलईडी डिस्प्ले, डीवीडी और वीसीडी में उपयोग किया जाता है।
जब इन उत्पादों की बात आती है, तो कनेक्टर और कनेक्टर सर्किट को एक साथ जोड़ने और उत्पादों के सामान्य संचालन को सुनिश्चित करने में बहुत महत्वपूर्ण भूमिका निभाते हैं।
इनका उपयोग डिवाइस की रेंज बढ़ाने के लिए भी किया जाता है, जिससे बिजली की खपत और डिवाइस के आकार को कम करने में मदद मिलती है।
इसलिए, विभिन्न प्रकार के इलेक्ट्रॉनिक उत्पादों के लिए कनेक्टर और कनेक्टर अपरिहार्य घटक हैं।
तकनीकी मापदंड:
आईडीसी तैयार ग्रे फ्लैट केबल आपकी आवश्यकताओं के लिए बिल्कुल सही है।इसमें 1.27MM की ग्रे लाइन स्पेसिंग है, जो 0.635MM, 1.0MM, 2.0MM और 2.54MM में भी उपलब्ध है।ग्रे वायर विनिर्देश में 28AWG शामिल हैं, लेकिन जरूरत पड़ने पर 32AWG, 30AWG, 26AWG और 24AWG भी उपलब्ध हैं।इसे पहले चढ़ाया गया और फिर मुड़े हुए तांबे के तार से बनाया गया है, इसका कंडक्टर व्यास 0.12 ± 0.005 मिमी और बढ़ाव दर 18% ↑ है।कॉपर कोर वायर कंडक्टर या तो 7/0.12MM या 7/0.08MM, 7/0.09MM, 7/0.1MM, 7/0.16MM, या 7/0.2MM (तांबे के तार के 7 स्ट्रैंड के लिए 7) है।
लेआउट का रंग लाल किनारे और मुद्रण के साथ ग्रे हो सकता है, या आप इसे काले, पीले या लाल रंग में अनुकूलित कर सकते हैं!इसे आसानी से 10 टुकड़ों/बंडल में पैक किया जाता है, और 250 फीट (76.5M/रोल) या 500 फीट (153M/रोल) रोल में आता है।कंडक्टर क्रॉस-सेक्शनल क्षेत्र 0.36 मिमी 2 है, कंडक्टर स्ट्रैंडिंग दूरी 10.7 मिमी ↓ है, इन्सुलेशन मोटाई 0.10 मिमी न्यूनतम और 0.23 मिमी औसत है, तार व्यास मोटाई 0.9 ± 0.05 मिमी है, इन्सुलेशन बढ़ाव 100.00% है, और इन्सुलेटर तन्यता ताकत 1.066Kg/m ² ↑ है।इसके अतिरिक्त, स्पार्क परीक्षण 3.0KV/0.15SPC ↑ है, झेलने वाला वोल्टेज 2KV 10mA/ है, इन्सुलेशन प्रतिरोध ≥ 100m ohms/RM ↑ है, कैपेसिटेंस 40PF/M है, प्रतिबाधा 100 ohms है, और काम करने का तापमान है -40°C~+105°C.
इन्सुलेशन कवर पर्यावरण के अनुकूल पीवीसी 45पी (आरओएचएस) 8058 ग्रे है, परीक्षण आवश्यकताओं के लिए अच्छी उपस्थिति की आवश्यकता होती है (इसलिए प्लास्टिक भागों पर कोई इंजेक्शन दोष नहीं होना चाहिए)।इसके अतिरिक्त, धातु भागों पर कोई खरोंच या विरूपण नहीं होना चाहिए, और ऑन-ऑफ प्रदर्शन निर्दिष्ट आवश्यकताओं को पूरा करना चाहिए।
अनुकूलन:
- ब्रांड का नाम:आरसीएच
- मॉडल संख्या:IDC001
- उत्पत्ति का स्थान:डोंगगुआन शहर, चीन
- प्रमाणीकरण:उल, RoHS, पहुंच
- न्यूनतम आदेश मात्रा:500
- कीमत:USD0.05 से USD5.0 प्रति पीस
- पैकेजिंग विवरण:प्रति बैग 100 पीसी
- डिलीवरी का समय:2 से 4 सप्ताह
- भुगतान की शर्तें:टीटी, पेपैल, वेस्टर्न यूनियन
- आपूर्ति की योग्यता:प्रति सप्ताह 100K
- कनेक्टर प्रकार:1.27 मिमी पिच के साथ इन्सुलेशन विस्थापन कनेक्टर (आईडीसी)।
- केबल का रंग:काला ग्रे
- आवेदन पत्र:इलेक्ट्रॉनिक्स, ऑटो, उद्योग, घरेलू अनुप्रयोग
- कंडक्टर:OFC कॉपर, शुद्ध कॉपर, UL2464 वायर के साथ टिन प्लेटेड कॉपर
सहायता और सेवाएँ:
हम अपनी आईडीसी केबल असेंबलियों के लिए तकनीकी सहायता और सेवा प्रदान करते हैं।हमारी तकनीकी सहायता टीम आपके किसी भी प्रश्न का उत्तर देने या किसी भी समस्या का समाधान करने के लिए 24/7 उपलब्ध है।हम यह सुनिश्चित करने के लिए निःशुल्क इंस्टॉलेशन और कॉन्फ़िगरेशन सेवाएँ भी प्रदान करते हैं कि आपकी आईडीसी केबल असेंबलियाँ सही ढंग से स्थापित हैं और तेजी से चल रही हैं।अनुभवी तकनीशियनों की हमारी टीम आपको किसी भी प्रकार की सहायता प्रदान करने के लिए हमेशा उपलब्ध है।
हम वायर हार्नेस और विभिन्न केबल असेंबलियों की श्रृंखला का उत्पादन कर सकते हैं:
| 1.ऑटोमोटिव, मोटोसायकल, बस, बाइक, ट्रक वायर केबल असेंबली |
| 2. विद्युत केबल और तार दोहन |
| 3.ऑडियो, वीडियो, रेडियो केबल और आईएसओ वायर हार्नेस |
| 4.औद्योगिक तार केबल हार्नेस |
| 5. घरेलू उपकरण तार दोहन |
| 6.फ्यूज वायर, गेम मशीन वायर हार्नेस |
| 7.पावर, एलवीडी, फ्लैट आरसीए, यूएसबी केबल हार्नेस |
| 8. नियंत्रण और पैनल वायरिंग केबल असेंबली |
| 9. चिकित्सा उपकरण केबल और हार्नेस |
| 10.हवाई जहाज मॉडल तार दोहन |
पैकिंग और शिपिंग:
आईडीसी केबल असेंबलियों को सुरक्षात्मक प्लास्टिक बैग में पैक किया जाता है और फिर शिपिंग के दौरान क्षति को रोकने के लिए टिकाऊ कार्डबोर्ड बक्से में संग्रहीत किया जाता है।बक्सों को पैकिंग टेप से सील कर दिया गया है और सामग्री और गंतव्य के बारे में स्पष्ट रूप से लेबल किया गया है।हम समय पर उत्पाद वितरित करने के लिए सबसे विश्वसनीय और लागत प्रभावी शिपिंग विधि का उपयोग करते हैं।
